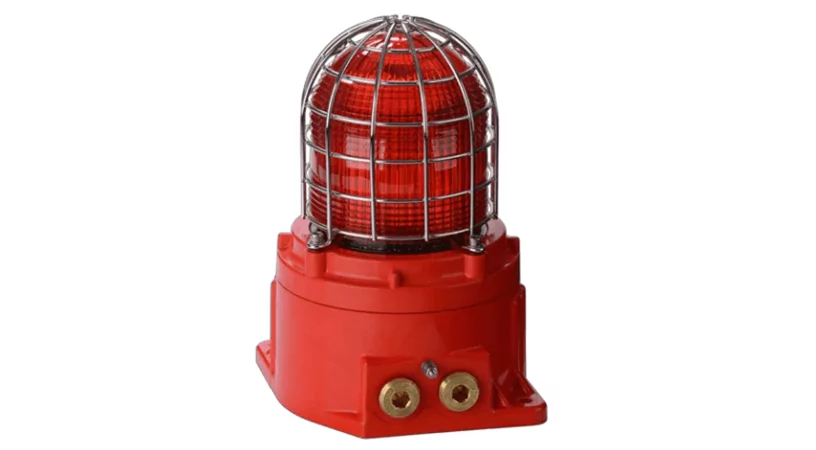

Взрывозащищенный ксеноновый строб-маяк GNExB2X15
GNExB2X15 является взрывозащищенным ксеноновым маяком с энергией вспышки 15 Джоулей, одобренным IECEx & ATEX. Прочный корпус из стеклопластика с защитой от внешних воздействий IP66 и расширенный температурный диапазон обеспечивают возможность применения во всех взрывозащищенных зонах 1, 2, 21 и 22.
Маяк GNExB2X15 обеспечивает более 666 кд эффективную ксеноновую стробоскопическую вспышку с очень высокой выходной мощностью, необходимую для эффективной передачи сигналов на большие расстояния и в условиях высокой освещенности. Оптически улучшенный полевой сменный цветной фильтр усиливает эффективность работы стробоскопа и сделан из устойчивого к ультрафиолету поликарбоната.
Корпус GRP обеспечивает взрывозащиту Ex d, имеет 3 резьбовых отверстия М20х1.5 и удобный и просторный доступ к клеммным зажимам — все это значительно сокращает время монтажа при установке маяка на объекте. SIL1 соответствует стандарту IEC61508 (2010).
Потребление тока
| Версия: | В порыве: | Напряжение: | Ток: |
| 24 В пост. тока | 0,7 A; 6,8 мс | 20-28 В пост. тока | 822 мА |
| 48 В пост. тока | 42-54 В пост. тока | 342 мА | |
| 115 В перем. тока | 110-125 В перем. тока 50/60 Гц | 328 мА | |
| 230 В перем. тока | 220-240 В перем. тока 50/60 Гц | 168 мА |
Коды деталей
| Версия: | Код детали: | Описание: |
| Тип продукта: | GNExB2 | |
| Тип: | X15 | Ксеноновый маяк — 15 Джоулей |
| Напряжение: | DC024 DC048 AC115 AC230 |
20-28 В постоянного тока 42-54 В постоянного тока 110-125 В переменного тока 220-240 В переменного тока |
| Тип кабельного ввода: [e] | B C D E F G H I J |
3 x M20x1,5 мм 2 × 1/2 «NPT — адаптеры 2 x 3/4″ NPT — адаптеры 2 x M25 x 1.5 мм — адаптеры 1 x 1/2″ NPT — адаптер 1 x 3/4″ NPT — адаптер 1 x M25 x 1,5 мм — адаптер 3 × 1/2 «NPT — адаптеры 3 × 3/4″ NPT — адаптеры 3 x M25x1,5 мм — адаптеры |
| Материал адаптера / заглушки: [м] | B N S |
Латунь (стандарт) Никелированная латунь Нержавеющая сталь |
| Защитная решетка и теговая надпись: [s] | 1 2 3 4 |
A2 304 Нержавеющая сталь A4 316 Нержавеющая сталь A2 нержавеющая сталь 304 с теговым номером A4 нержавеющая сталь 316 с теговым номером |
| Версия продукта: [v] | A1 | IECEx & ATEX Group II 2G / D Зона 1, 2, 21 и 22 |
| Цвет корпуса: [x] | R S |
Красный Специальный — свяжитесь с отделом продаж для альтернативных цветов корпуса |

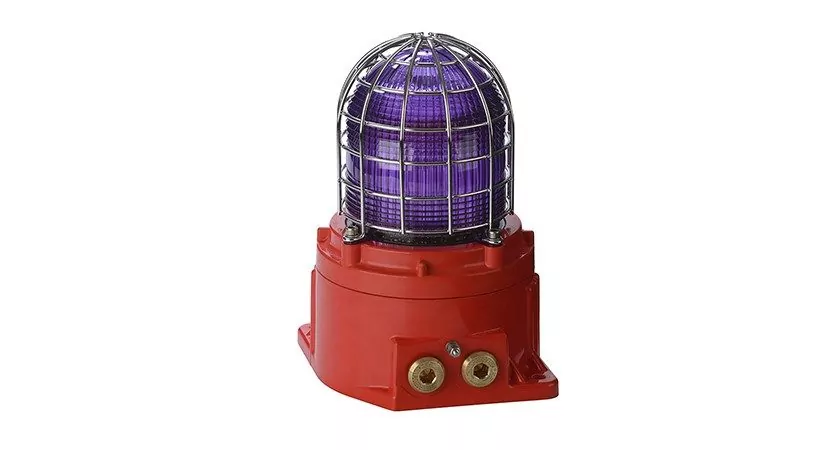

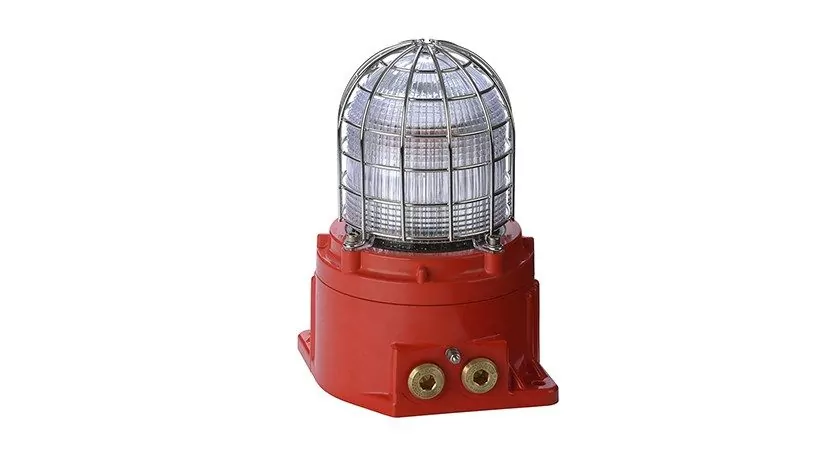

Цвет линзы: [у] | A B C G M R Y |
Янтарный Синий Прозрачный Зеленый Пурпурный Красный Желтый |
| Вспомогательное оборудование: | SP65-0001-A2 SP65-0001-A4 SP65-0003-A2 SP65-0003-A4 |
Комплект кронштейнов для крепления на столб 2″ нерж. сталь A2 (304) Комплект кронштейнов для монтажа на столб 2″ нерж. сталь A4 (316) Солнцезащитный козырек — нерж. сталь A2 (304) Солнцезащитный козырек — нерж. сталь A4 (316) |
Потребление тока
| янтарный | синий | прозрачный | зеленый | красный | желтый |
| 0,51 | 0,12 | 1,00 | 0,49 | 0,15 | 0,86 |
Маркировка взрывозащиты
- Сертификат соответствия ТР ТС 012/2011:
- 1Ex d IIC T6…T4 Gb X (от -50°C до +70°C)
- Ex tb IIIC T80°C…T130°C Db X (от -50°C до +70°C)
- Сертификат ATEX:
- II 2G Ex db IIC Gb T6 Ta -50 ° C до + 40 ° C
- II 2G Ex db IIC Gb T5 Ta -50 ° C до + 55 ° C
- II 2D Ex tb IIIC Db T120 ° C Ta -50 ° C до + 70 ° C
Заметка
GNExB2X15 доступен в виде сборки, настроенной с использованием до 4-х ксеноновых строб-маяков с распределительной коробкой Ex d или 5-ти маяков без распределительной коробки. Свяжитесь с отделом продаж для получения дополнительной информации.
GNExB2X15 Взрывозащищенный ксеноновый строб-маяк на 15 Дж
- Прочный, устойчивый к коррозии корпус из стеклопластика
- Степень защиты от внешних воздействий IP66
- Автоматическая синхронизация в многолучевых системах
- Выбор из трех частот вспышки: 1 Гц, 1,5 Гц и двойная вспышка
- Заменяемая пользователем ксеноновая трубка, механически защищенная от ударов и вибрации
- Стеклянная линза и защитный кожух из нержавеющей стали
- Устойчивый к ультрафиолетовому излучению поликарбонат, сменная линза, цветной фильтр
- Крепления из нержавеющей стали
- Три резьбовых отверстия М20х1.5
- Двойные клеммные зажимы ( вход и выход для последовательного подключения)
- SIL1 соответствует IEC61508 (2010)
Сертификаты
- Сертификат соответствия ТР ТС 012/2011
- Сертификат IECEx UL 15.0003X
- Сертификат ATEX DEMKO 15ATEX1448X
- Сертификат PESO CCOE: P452946
- Сертификат INMETRO IEx 20.0049X
