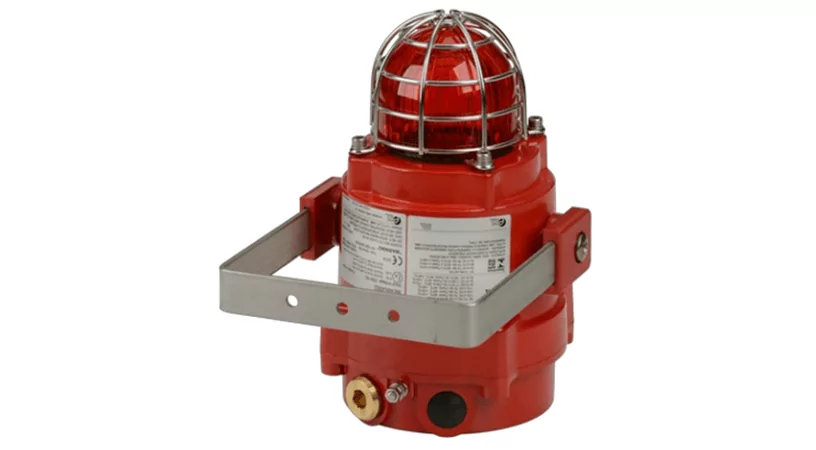

Взрывозащищенный ксеноновый маяк BExBG05

Взрывозащищенные ксеноновые маяки BExBG05 на 5 джоулей, 120 кандел подходят для применения в зонах 1, 2, 21 и 22. Одобрено стандартам IECEx, ATEX, Ex EAC и INMETRO. Доступны в соответствии с SIL 1 и SIL 2.

Прочная конструкция BExBG05 с 5-джоульными маяками позволяет устанавливать их в самых суровых условиях. Дополнительные функции включают в себя автоматическую синхронизацию в системах с несколькими маяками, защитный кожух из нержавеющей стали и монтажный кронштейн в стандартной комплектации.

Серия BEx оснащена корпусами, изготовленными из коррозионно-стойкого алюминия марки LM6, не содержащего меди, с хромированной и порошковой окраской. Все модели имеют два кабельных ввода M20, большие оконечные зоны, содержащие входные и выходные клеммы, и защиту от проникновения IP66 / 67.

Потребление тока

Коды деталей

Эффективный коэффициент цвета линз в канделах

Маркировка взрывозащиты

• 1Ex d IIC T6 Gb X (от -50°C до +40°C)
• 1Ex d IIC T5 Gb X (от -50°C до +55°C)
• 1Ex d IIC T4 Gb X (от -50°C до +70°C)
• Ex tb IIIC T85°C Db X (от -50°C до +40°C)
• Ex tb IIIC T100°C Db X (от -50°C до +55°C)
• Ex tb IIIC T115°C Db X (от -50°C до +70°C)
• II 2G Ex db IIC T5 Gb Ta. От -50 ° C до + 45 ° C
• II 2G Ex db IIC T4 Gb Ta. От -50 ° C до + 70 ° C
• II 2D Ex tb IIIC T90 ° C Db Ta. От -50 ° C до + 40 ° C
• II 2D Ex tb IIIC T105 ° C Db Ta. От -50 ° C до + 55 ° C
• II 2D Ex tb IIIC T120 ° C Db Ta. От -50 ° C до + 70 ° C

Заметка

Продукты из серии BEx доступны в виде нескольких сборочных единиц, предварительно смонтированных с распределительными коробками и без них. См. паспорт BExP для получения дополнительной информации или свяжитесь с отделом продаж.

BExBG05 Взрывозащищенный ксеноновый маяк 5 Джоулей

• Морской коррозионно-стойкий алюминиевый корпус LM6
• Автоматическая синхронизация в системе с несколькими маяками
• Маяки могут быть установлены на чередующийся режим «триггера» с другими устройствами в системах с несколькими маяками
• Ксеноновые трубки механически защищены от ударов и вибрации
• Стеклянная линза и защитная решетка из нержавеющей стали
• Удобный и просторный доступ к клеммным зажимам
• Два резьбовых отверстия M20 — доступны адаптеры
• Заглушка включена в комплект поставки
• Храповой регулируемый кронштейн из нержавеющей стали
• Установлен диод обратной полярности
• Степень защиты от внешних воздействий IP66 / 67
• 120 кандел эффективная сила света
• Устойчивый к ультрафиолету поликарбонат, заменяемый в полевых условиях цветной фильтр для линз

Сертификаты

• Сертификат соответствия ТР ТС 012/2011
• IECEx KEM 10.0002X
• ATEX KEMA 00ATEX2006X
• SIL 1 и SIL 2 в соответствии с IEC 61508 (2010)
• Сертификат INMETRO: 10-IEx-0010

Документы продукции (доступны для скачивания)

• Техническая спецификация
• Инструкция по установке
• Руководство по установке SIL2
• Сертификат IECEx
• Сертификат ATEX
• Сертификат INMETRO
• Сертификат соответствия ТР ТС 012/2011
• Российский Морской Регистр Судоходства
• Сертификат пожарной охраны Гонконга
• Декларация соответствия
• Декларация соответствия SIL2
• Сертификат SIL2
• Сертификат SIL1
• 2D-чертеж (PDF)
• Схема мониторинга EOL
• Чертеж крепления на трубе (PDF)
