Взрывозащищенные термосенсоры ТЕРМОДАТЧИК-2 (M-TERMOSENSOR)

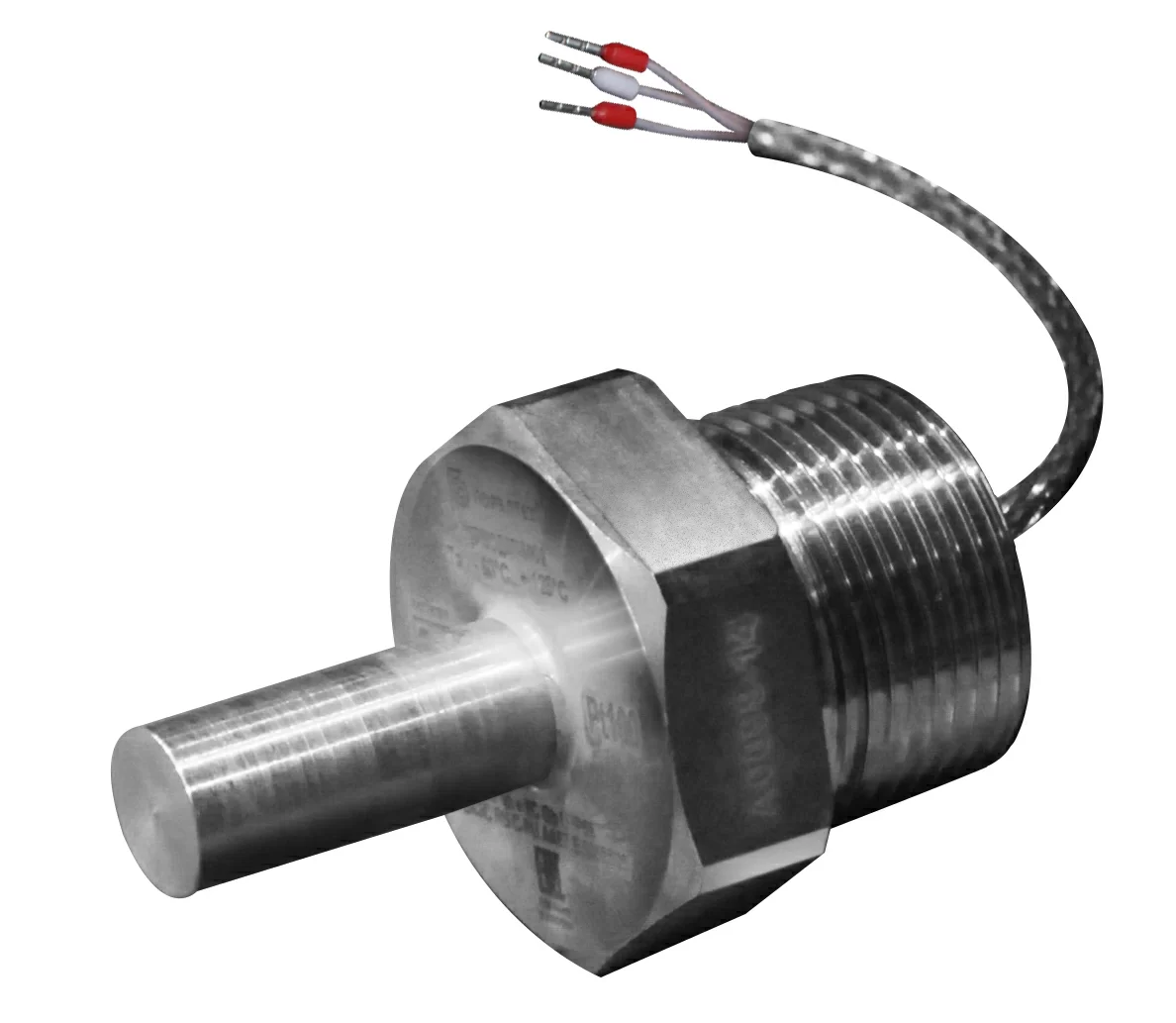

Взрывозащищенный термосенсор ТЕРМОДАТЧИК-2 – термоэлемент, применяемый в измерительных и преобразовательных устройствах, загерметизированный во взрывонепроницаемой цилиндрической оболочке из металла. Стандартная конструкция термосенсора ТЕРМОДАТЧИК-2 имеет резьбу.

Можно выбрать исполнение термосенсора с кабелем необходимой длиной или непосредственно смонтированным во взрывозащищенной клеммной коробке.

Возможно использование термосенсора ТЕРМОДАТЧИК-2 для температурного контроля в воздухе, жидкостях или на поверхностях.

Область применения - взрывоопасные зоны помещений и наружных установок, согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Маркировка взрывозащиты:

Ex db IIC Gb U
Ex db e IIC Gb U
Ex tb IIIC Db U

Маркировка рудничного оборудования:

Ex db I Mb U
Ex db e I Mb U

Защита:

IP66/IP67/IP68
IK10

Сертификаты соответствия и разрешения:

ЕАЭС RU C-RU.АА87.В.00555/20

Морской регистр по запросу (стоимость и сроки оформления СТО уточняйте у менеджера)

ТУ 27.12.40-034-72453807-2017

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

KZ39VEH00005608

ТЕПЛОВОЙ ДАТЧИК PT100

Для точного измерения температуры в тепловых датчиках PT100 используется особо чувствительный платиновый термометр сопротивления. Высокая точность датчиков позволяет использовать их без дополнительной калибровки измерительного оборудования. Для датчиков PTC не устанавливается нижняя граница тока измерения. Ток измерения зависит в значительной мере от условий применения датчика. Максимально рекомендуемый ток для 100 Ом: 1 мА; для 500 Ом: 0,7 мА. Датчики температуры практически не вырабатывают электропотенциала (индуктивность: < 1µГн; емкость: 1 до 6 пФ), имеют высокую ударную и вибрационную прочность. Отличаются высокой стабильностью значений выходного сигнала. В зависимости от температурных условий изменение сопротивления после 5 лет эксплуатации при 200°C обычно составляет менее 0,04 %. Изменение климатических условий и колебания влажности не оказывают влияния на точность измерения датчиков.Вследствие химической стабильности и гомогенной структуры применяемого материала, платиновые датчики температуры являются чрезвычайно стабильными температурными элементами.

Подключение:
Датчики температуры, как правило, нагружаются постоянным током со стандартным 2-х проводным подсоединением. Для экономии электроэнергии (аккумулятор или батарея) можно использовать также и переменный ток.
Из-за простой квадратичной характеристики датчиков температуры, а также возможности простой линейной аппроксимации, обработка измеренного сигнала не представляет собой никаких проблем.

Стандартное 2-х проводное подсоединение иногда может привести к потере точности.
По требованию заказчика изготавливаются датчики 3-х или 4-х проводного подключения, которое рекомендуется использовать в случаях:
- при длинных кабелях и низких значениях номинального сопротивления, как PT100, при которых сопротивление и температурнозависимое сопротивление кабеля достигают сравнимых величин
- для датчиков температуры с узким допуском
- если предполагаются значительные электромагнитные помехи и используются скрученные или защищенные кабели

Изменение сопротивления теплового датчика PT100 относительно температуры

ТЕПЛОВОЙ ДАТЧИК PTC

РТС датчики – это термисторы, сопротивление которых нелинейно зависит от температуры. Датчики выпускаются с положительным температурным коэффициентом сопротивления. Температурная зависимость сопротивления термистора с положительным температурным коэффициентом сопротивления характеризуется значительным увеличением сопротивления при достижении определенной температуры.
РТС термисторы стандартно выпускаются с температурой срабатывания (TNF) 80°С, 90°С, 100°С, 110°С, 120°С, 130°С, 140°С, 145°С, 150°С, 155°С, 160°С, 170°С. Другие температуры уточняются при заказе.

График зависимости датчика РТС (TNF)

БИМЕТАЛЛИЧЕСКИЙ ТЕРМОДАТЧИК

Принцип действия основан на том, что нагревание или охлаждение контактов между проводниками, с различными химическими или физическими свойствами, сопровождается возникновением термоэлектродвижущей силы (термоэдс). Термопара состоит из двух металлов, сваренных на одном конце. Эта часть ее помещается в месте замера температуры. Биметаллический термодатчик предотвращает перегрев двигателя, производя его аварийное отключение при достижении температуры двигателя верхнего предела значения.
